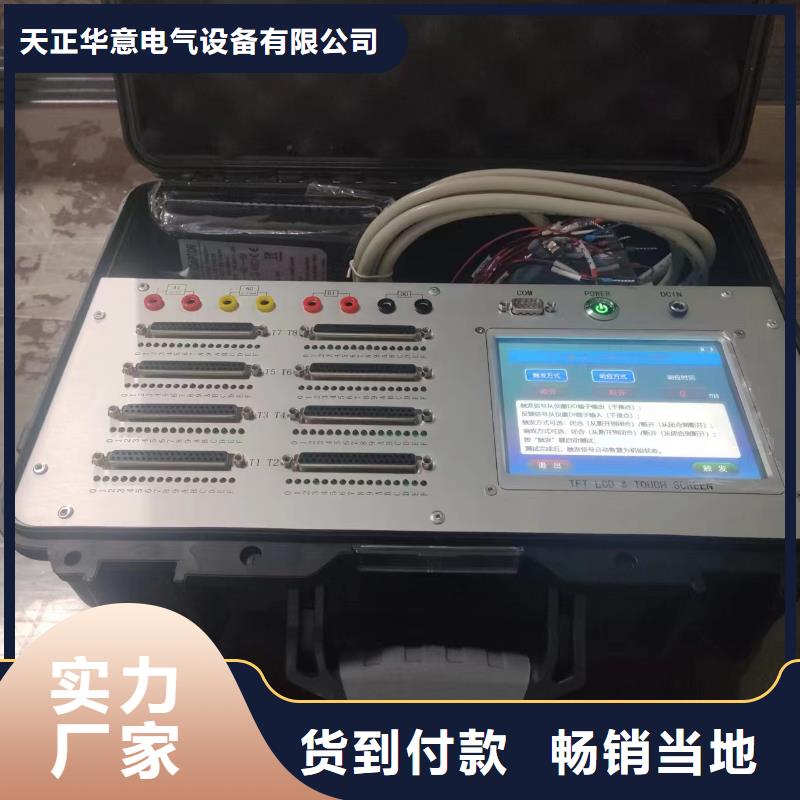

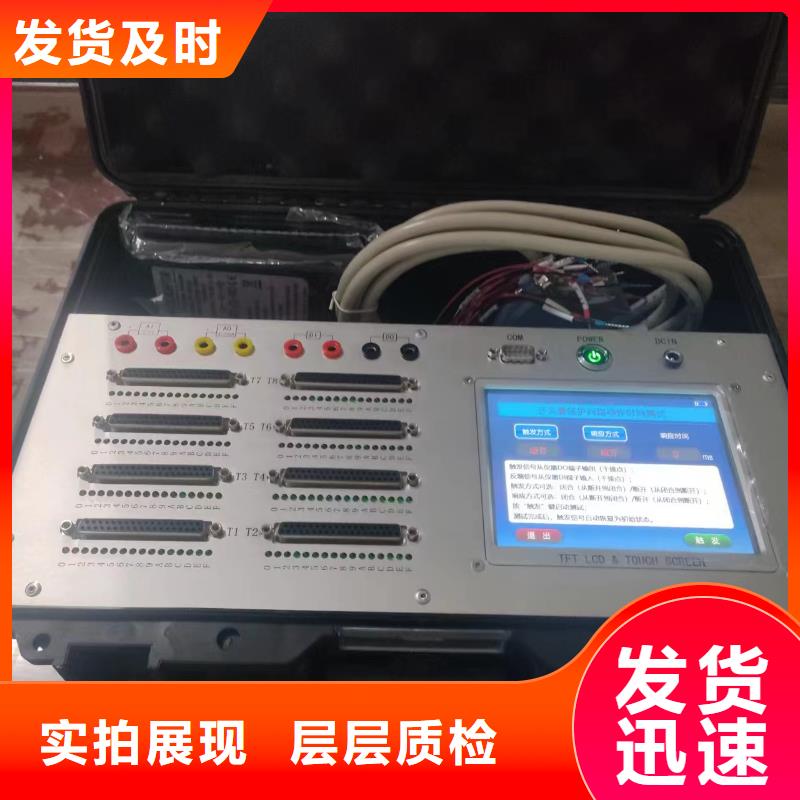

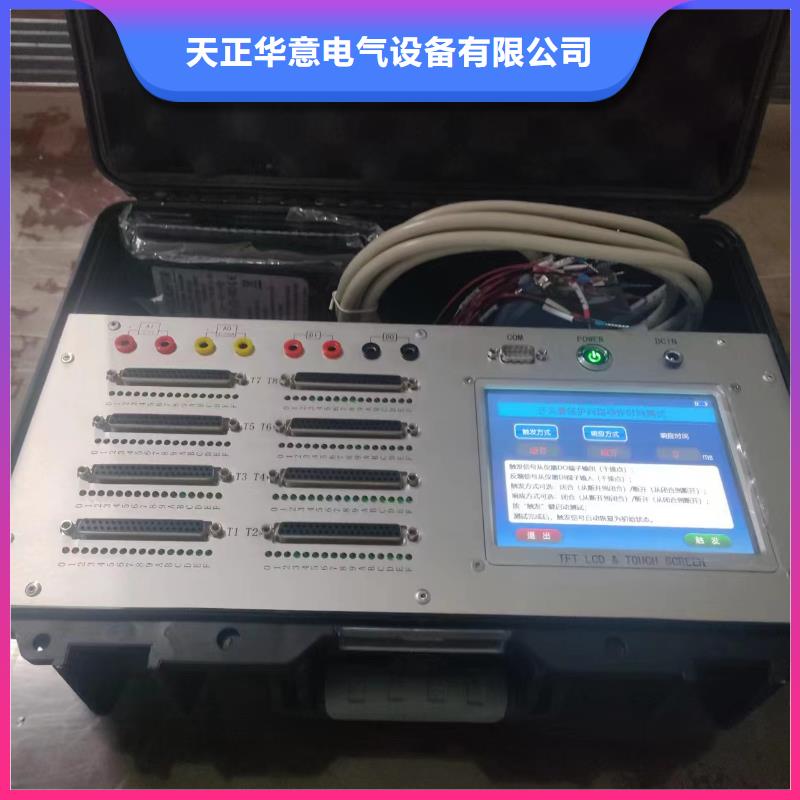

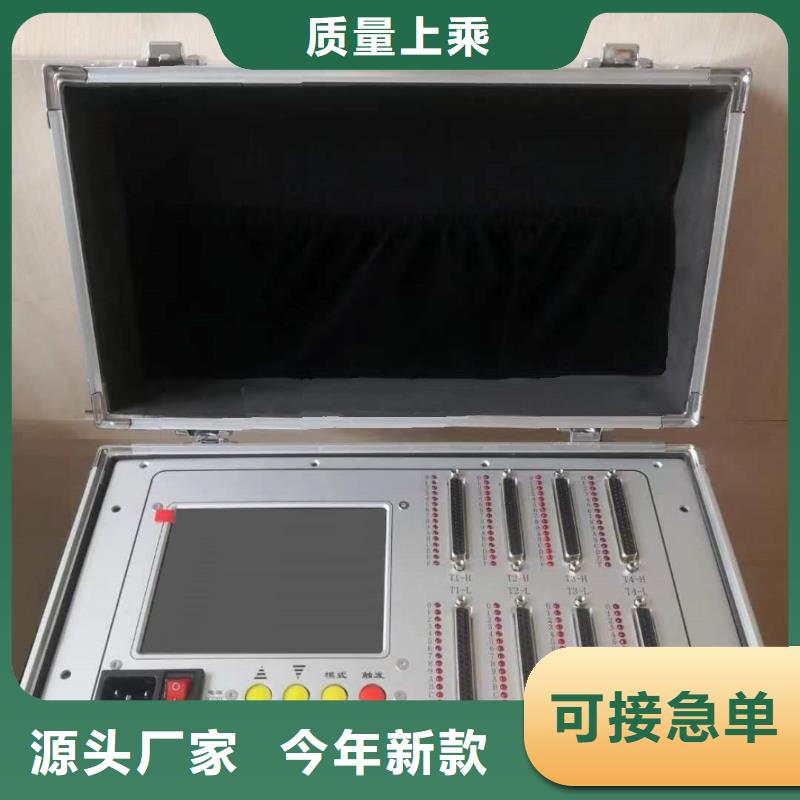

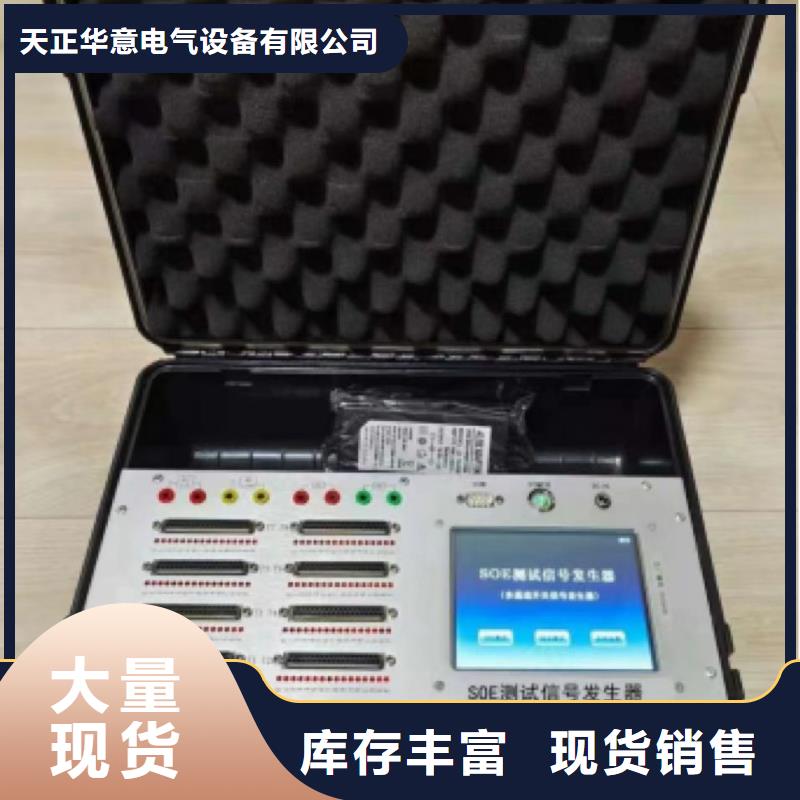

SOE测试仪SOE测试仪（开关信号发生器）V2020.08使用说明书青岛天正华意电气设备有限公司简介SOE测试仪，是我公司研制的便携式测量仪器。具有多达64路无源模拟干接点型开关量输出通道。可按顺序触发、同城逆序触发、同城分组同步、同城重复脉冲四种模式输出测试脉冲序列。仪器内部采用了高精度石英晶体信号源和专用微处理器,输出时基稳定，输出序列信号的间隔时间可在0.1ms-999ms任意设置，输出为光电隔离无源模拟接点，该仪器采用触摸式彩色液晶显示屏作为人机界面。操作简洁明了，无需专门培训，即开即用，测试工作一键完成。整套仪器集成于一个便携式手提箱内，外形美观，抗震防水、同城防潮、同城防尘，可方便的带到工业现场使用。仪器该仪器适用于发电、同城送变电、同城电力设备生产及研发部门，做为SOE记录设备的校准检验工具。也适用于电科院、同城调试院、同城实验室等做为基础装备。仪器外形图一、同城测试原理SOE测试仪是一种用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。二、同城技术条件1、同城基本参数开关量输出通道：64个开关量输出类型：无源模拟干接点触发模式：顺序触发，逆序触发、同城分组同步，重复脉冲触发间隔：0.1ms-999.9ms（以0.1ms为单位可调）时基精度：±3us(1ms间隔测试)稳 定 度：优于20ppm工作电源：AC220V50Hz（10W）工作温范围：-10-55℃外形尺寸：三防仪器箱（380X310X120mm）整机重量：3.5kg

SOE测试仪输出插座(DB50)线号表引脚号 标识 功能说明 引脚号 标识 功能说明1 DO-16A 开关量输出通道16 26 DO-8B 开关量输出通道82 DO-15A 开关量输出通道15 27 DO-7B 开关量输出通道73 DO-14A 开关量输出通道14 28 DO-6B 开关量输出通道64 DO-13A 开关量输出通道13 29 DO-5B 开关量输出通道55 DO-12A 开关量输出通道12 30 DO-4B 开关量输出通道46 DO-11A 开关量输出通道11 31 DO-3B 开关量输出通道37 DO-10A 开关量输出通道10 32 DO-2B 开关量输出通道28 DO-9A 开关量输出通道9 33 DO-1B 开关量输出通道19 NC 空 34 NC 空10 DO-8A 开关量输出通道8 35 AI＋ 11 DO-7A 开关量输出通道7 36 GNDA 12 DO-6A 开关量输出通道6 37 AO- 13 DO-5A 开关量输出通道5 38 NC 空14 DO-4A 开关量输出通道4 39 NC 空15 DO-3A 开关量输出通道3 40 DC14V 16 DO-2A 开关量输出通道2 41 DI_B 17 DO-1A 开关量输出通道1 42 GND_232 18 DO-16B 开关量输出通道16 43 DC5V 19 DO-15B 开关量输出通道15 44 DC5V 20 DO-14B 开关量输出通道14 45 NC 空21 DO-13B 开关量输出通道13 46 DI_A 22 DO-12B 开关量输出通道12 47 RXD_232 23 DO-11B 开关量输出通道11 48 TXD_232 24 DO-10B 开关量输出通道10 49 NC 空25 DO-9B 开关量输出通道9 50 NC 空4、本地开关信号输出等效电气图二、本地开关信号发生器（SOE测试）

SOE测试仪具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。三、同城产品主要技术指标交流模拟量输出交流电压输出量限100V、同城 57.735V、同城 380V、同城 220V调节范围0～120％调节细度0.002％准确度0.05％稳定度0.01％/2min失真度≤0.1％（非容性负载）输出负载每相30VA交流电流输出量限5A、同城2A、同城1A、同城20A调节范围（0-120）％调节细度0.002％RG准确度0.05％RG稳定度0.01％/2min失真度≤0.1％（非容性负载）输出负载每相25VA功率输出有功准确度0.05％RG无功准确度0.1％RG稳定度0.01％/2min相位输出调节范围0°～359.99°分辨率0.01°准确度0.05°功率因数调节范围-1～0～＋1分辨率0.0001准确度0.05％频率调节范围45Hz～65Hz分辨率0.001Hz准确度0.002Hz
